中国石油大学（华东）

图书馆(二期)

- 01 -

项目概况

中国石油大学（华东）位于山东省青岛市黄岛区，校园南侧临海湾，项目基地位于滨海校园内小黄山西侧，是整个校区规划拼图中最后也是最重要的一片。项目实施过程中，设计团队在充分结合校园建筑与自然环境特点的前提下，摒弃了纪念碑式的设计思路，力求呈现一座从山林的优美与宁静中生长而出的建筑，从而实现人、建筑、自然——三者之间的和谐共生。


▲ 校园北侧航拍图


▲ 校园西北侧航拍图

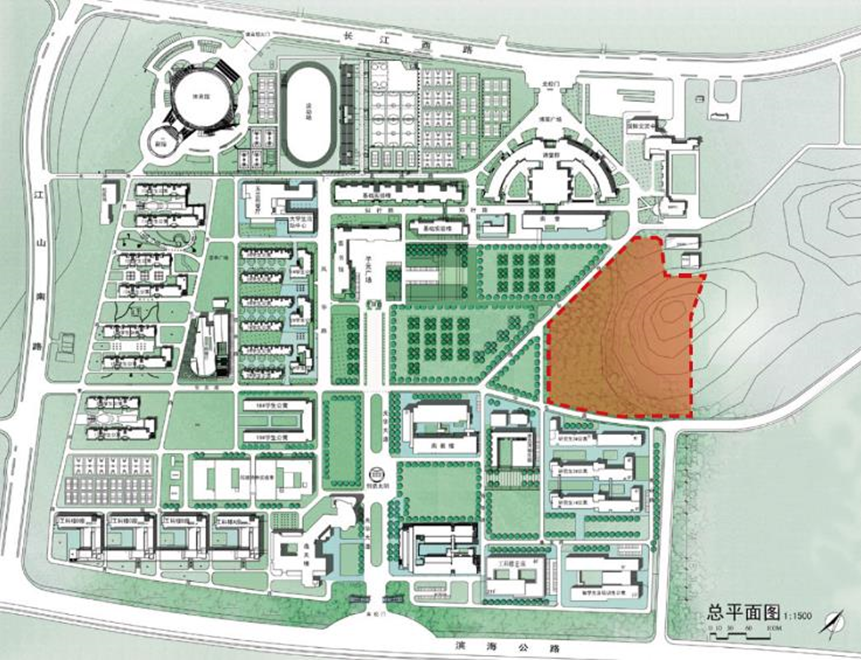

▲ 用地位置图

- 02 -

项目理念

█ 自然山坡到建筑山坡

项目在构思之初根据用地特点，摒弃了将其设计成为传统大学图书馆纪念碑式形象的思路，而是顺应山体等高线走势，将三层建筑体量层层后退，形成了全新的小黄山西侧“山坡”。这种对自然谦逊柔和的处理方式，减少了建筑对西侧校园中心广场的压迫感，层层退台的屋面与山体顺势相连，形成了从校园中心广场方正的仪式性轴线景观，到人工“山坡”的灵动曲线景观，到小黄山天然生态景观的过渡。图书馆的落成并没有减损小黄山景观原有的绿化与休闲场地，而是转化为与山体紧密相连的绿景屋面，使建筑与山体充分融合，成为师生与市民更加乐于活动与停留的校园生动场景。


▲ 院落空间分析（左图）体块错动分析（右图）


▲ 数字图书馆北侧航拍图

建筑退台同时形成的内院与中庭，渐次形成图书馆主入口缓冲区（第一进院落），图书馆阳光中庭（第二进院落），校史馆下沉庭院（第三进院落），三进院落将生动的天光引入建筑，使空间层层递进，逐渐安静，带来中国传统的庭院深深之感。读者在室内可以如游园一般，拾阶而上，体验不同的光影变化，穿过建筑，到达山顶，从而将建筑演变成一个人工与自然结合的山坡，带来了比天然山坡更加丰富的景观层次和空间体验。


▲ 外部细部


▲ 绿化屋面局部


▲ 绿化屋面局部

█ 流动的校园综合体

项目内功能包含了数字图书馆、校园数据中心、校史馆、石油科教展馆、报告厅五大功能分区，是一个使用场景丰富、内部流线极为复杂的校园综合体。

我们将数字图书馆布置于西南侧一层，方便师生日常进出，通过拱形入口，形成了数字图书馆的一个幽静入口院落。报告厅后勤及贵宾入口布置于一层，相对私密，观众入口布置于西北侧二层，与位于建筑东侧中心二层位置的校史馆共用门厅，二层入口通过景观缓坡大台阶到达，面向西侧校园广场形成了舒展优美的展示面，二层入口平台也具有了开阔的视野。校史馆被其它功能所包围，方便使用建筑各部分功能的师生随时来参观校史馆或简单休憩。

校史馆展厅的中心是一个下沉庭院，通过中心的室外旋转楼梯可以直接到达三层屋面。石油科教展馆位于三层，校史馆正上方，其北侧与报告厅附属的会议区相连，二者可以通过北侧二层的共用门厅到达，也有向东独立的出入口，通过幽静的下沉小广场直接通到小黄山上。各功能分区之间的流线组织像建筑的外表皮一样流畅而层次分明，将其串在一起，即可联通相互借用空间和设施，适应更多变得活动要求，又能灵活隔离，便于分区管理，实现了可分可合，各功能之间1+1＞2的平面布局理念。


▲ 一层平面图


▲ 二层平面图


▲ 三层平面图


▲ 数字图书馆入口内院


▲ 西侧全景图


▲ 报告厅贵宾入口廊道

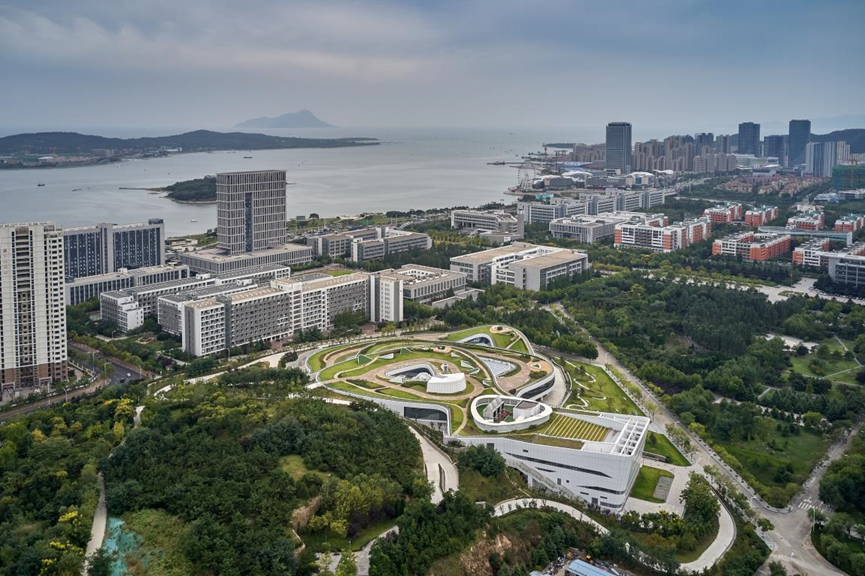

▲ 数字图书馆东侧航拍图


▲ 校史馆下沉庭院


▲ 数字图书馆自习拱廊

█ 融入山体的覆土屋面

为实现与山坡连为一体的景观覆土屋面，设计团队克服了若干技术问题。上屋面扑救的消防车车道组织；山体与建筑的交界处截水防洪沟的设置；屋面的雨水收集与导流防漏；屋面设备的组织及景观化处理；大坡度绿化的植被固定等等，最终消隐出了屋面管井与设备，实现了植被全覆盖，与山体融为一体的完美覆土屋面。


▲ 覆土屋面局部航拍图


▲ 绿化屋面起拱处局部

020 绿化屋面起拱处局部.png

▲ 绿化屋面起拱处局部

覆土屋面和建筑半嵌山体的处理，很好的控制了室内温度变化，在夏季和长时间的过渡季，实现了自然通风和室内的舒适温度，在冬季也很大程度上降低了空调的运行负荷。建筑虽然东侧有近一半的外表面被山体覆盖，但通过下沉庭院和中庭天窗的设置，使室内的大部分空间在日间可以通过极少的人工补充照明即可满足功能照度，减少了采光能耗。

021 绿化屋面局部.png

▲ 绿化屋面局部


▲ 绿化屋面局部

023 数字图书馆中庭.png

▲ 数字图书馆中庭


▲ 数字图书馆中庭

建筑与山体关系的巧妙处理，极大降低了项目的运营成本，实现了低碳减排的绿色理念。


▲ 绿化屋面局部

- 03 -

BIM控制下的精细化设计

项目空间关系复杂，造型特殊，设计全程采用三维数字模型推敲深化，二维图纸实时跟进辅助表达的方式控制效果，实现了各专业的信息直观同步，并在局部位置，比如数字图书馆入口起拱处三维曲面吊顶以模型形式进行了幕墙深化资料交付，并指导数控进行板材加工。但项目最复杂的部分，是报告厅的内部精装方案。

报告厅兼具演出功能，舞台可容纳三管制交响乐团或120人合唱团。整体以浅木原色和白色涂料为主色调，清新淡雅，具有浓厚的学府气质。GRG造型侧向反声板形成一圈水流波动的飘带，珍珠白反光漆面有一定的幻彩效果，既像海水又有类似石油的光泽。顶面反声板成鱼腹造型GRG板，形成了鲸鱼在头顶游弋的效果。侧墙和顶棚的反声板不仅提供了充足的早期反射声，使乐音具有立体感。波浪及鱼腹造型在圆弧形表面的基础上增加了凸凹细节，产生多频段扩散效果，使乐音更加温暖柔和，同时使厅堂的流线型造型浑然一体。舞台八字墙和池座的MLS序列扩散体，防止了强回声声缺陷，更遵循了音乐厅避免使用吸声材料以保持音乐声能的原则，使中频满场混响时间达到了音乐演出公认的1.8s-2.0s最佳混响。在满足专业交响乐演出的同时，厅内安装的线阵列音响在会议、报告，以及话剧等语言类演出时，提供了强指向性的扩声效果，精确覆盖观众席区域，达到最佳的语言清晰度效果。

报告厅的精装方案有着大量的三维曲面，造型复杂的饰面层背后，吊顶龙骨，舞台区送风，观众区回风，灯光音响检修马道，舞台机械吊杆等等大量专业设备都需隐藏在有限的吊顶和侧墙夹层空间里。为了保证室内空间的效果和高度，通过bim模型控制管线综合，将管线设备之间最小间隙控制在了1-5厘米的范围，使整个吊顶内部达到最为紧凑合理的状态。
