轨道交通设计常见问题 29-30

问题二十九

质量丨由建筑物外引入低压电源线路的单体建筑总配电箱的受电端是否需装设具有隔离功能的电器？

答：是。

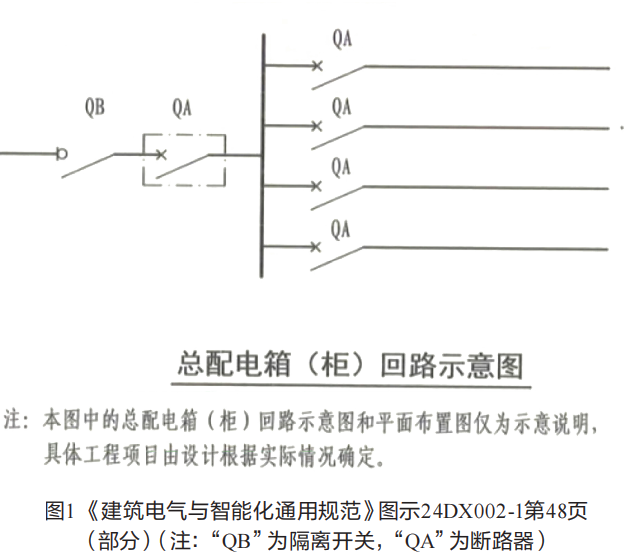

《建筑电气与智能化通用规范》GB 55024-2022第4.3.1条规定，由建筑物外引入的低压电源线路，应在总配电箱（柜）的受电端装设具有隔离功能的电器。图1是《建筑电气与智能化通用规范》图示24DX002-1的相关示意图。

《建筑电气与智能化通用规范》第4.3.1条依据《供配电系统设计规范》GB 50052-2009第7.0.10条，在室内分界点便于操作维护的地方装设隔离电器，是为了便于检修室内线路或设备时可明显表达电源的切断，有明显表达电源切断状况的断路器也可作为隔离电器。

单体建筑由建筑物外的变电所引接低压电源线路时，单体建筑总配电箱的受电端应装设具有隔离功能的电器，可采用独立的隔离开关，也可采用具有隔离功能的断路器。当采用具有隔离功能的断路器，绘制配电系统图时，建议补充文字说明以明确其功能要求。

（由北京铁专院工程咨询有限公司——赖标提供）

问题二十九

质量丨挡烟垂壁等挡烟分隔设施的安装高度与储烟仓厚度是否相关？

答：相关。

根据《建筑防烟排烟系统技术标准》GB 51251-2017第4.2.2条的要求：挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25％时，吊顶内空间高度不得计入储烟仓厚度。

挡烟垂壁等挡烟分隔设施的深度小于储烟仓厚度，烟气通过挡烟垂壁等挡烟分隔设施的下沿蔓延至相邻的防烟分区，不能有效起到阻隔烟气的作用。若挡烟垂壁等挡烟分隔设施的深度较大，安装位置过低，则会影响建筑的空间净高，因此尚需结合建筑的使用功能确定挡烟垂壁等挡烟分隔设施的深度及安装高度。

（由北京铁专院工程咨询有限公司——郭升提供）

文章来源：北京市规划和自然资源委官方公众号
